안녕하세요
오늘은 스테인리스 강종 중에서도
조금 생소할 수 있는 S32750 판재에 대해
알기 쉽게 정리해 드리겠습니다.
현장에서 "2507 스테인리스 있습니까?" 라고
문의하는 경우가 많은데,
사실 이것이 바로 S32750입니다.
이름은 낯설어도 화학·해양·석유가스 업계에서는
이미 필수 소재로 자리 잡은 강종입니다.
오늘 글에서는 S32750 판재가 정확히 어떤 소재인지,
성분은 무엇인지, 얼마나 강한지,
그리고 어떤 곳에 쓰이는지까지
ASTM 기준에 맞춰 차근차근 설명해 드리겠습니다!
[S32750 판재란? _ '슈퍼 듀플렉스'가 무엇인지부터]
S32750은 슈퍼 듀플렉스 스테인리스
(Super Duplex Stainless Steel) 강종입니다.
'듀플렉스(Duplex)'라는 단어가
생소하신 분들을 위해 쉽게 설명해 드리겠습니다.

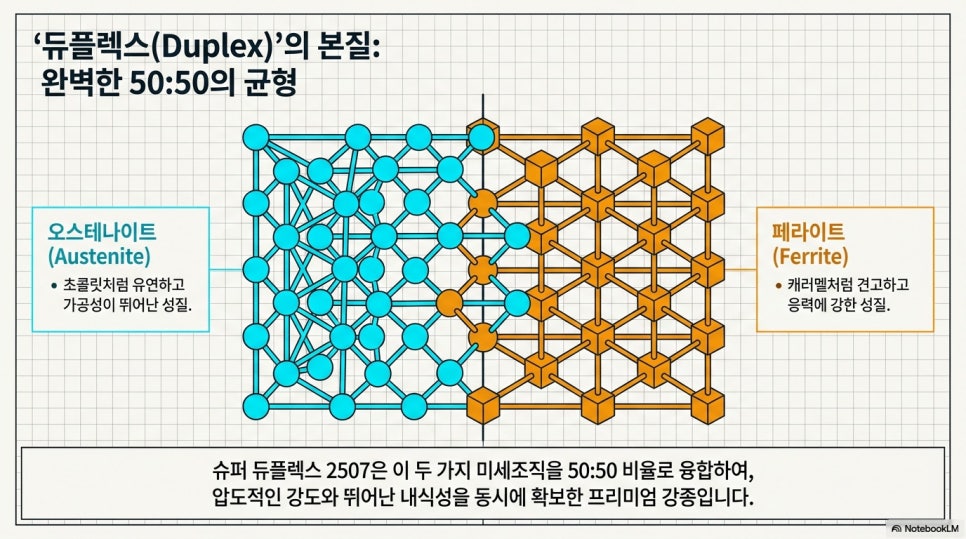

스테인리스 내부에는 눈에 보이지 않는
금속 조직이 있습니다.
크게 오스테나이트(Austenite) 와
페라이트(Ferrite) 두 종류가 있는데,
듀플렉스란 이 두 조직이
약 50 : 50 비율로 공존하는 구조를 말합니다.
🍫 쉬운 비유로 설명하자면!
초콜릿(오스테나이트)의 유연함
+
캐러멜(페라이트)의 단단함을
동시에 가진 사탕처럼,
S32750은 두 조직의 장점을 하나에 담은 강종입니다.
그리고 '슈퍼(Super)'가 붙은 이유는,
일반 듀플렉스(2205)보다
크롬·몰리브덴·질소 함량을 훨씬 높여
내식성과 강도를 한 단계 더 끌어올렸기 때문입니다.
한마디로, S32750 판재는 강하고
부식에 강하며 까다로운 환경에서
오래 버티는 프리미엄 스테인리스입니다.

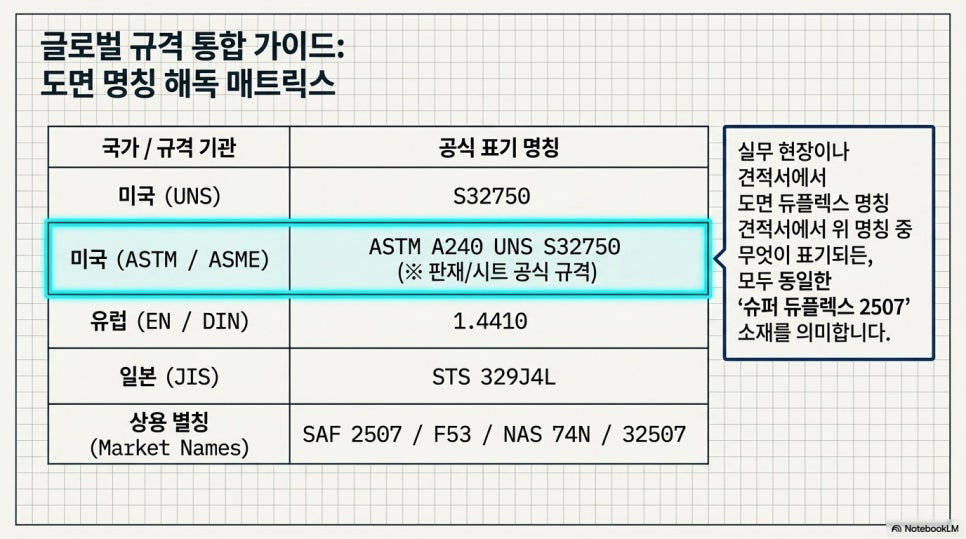

[S32750의 다른 이름들]
S32750 판재는
나라별, 기관별로 부르는 이름이 다릅니다.
실제 도면이나 견적서에서 아래 명칭이 보이면
모두 같은 강종입니다.
규격 기관 | 표기 명칭 |
UNS (미국) | S32750 |
ASTM / ASME (미국) | ASTM A240 UNS S32750 |
EN / DIN (유럽) | 1.4410 |
JIS (일본) | STS 329J4L |
기타 별칭 | SAF 2507 / F53 / NAS 74N |
실무에서 가장 많이 쓰이는 이름은 'S32750' 입니다.
판재 규격 기준으로는
ASTM A240 UNS S32750 이 공식 표기이며,
이것이 본 글에서 기준으로 삼는 규격입니다.
[S32750 판재 화학 성분 _ ASTM A240 기준]
ASTM A240은
미국 재료시험협회(ASTM International)가 제정한
스테인리스 판재·시트·스트립 규격입니다.
아래가 ASTM A240 기준
S32750의 공식 화학 성분 범위입니다.

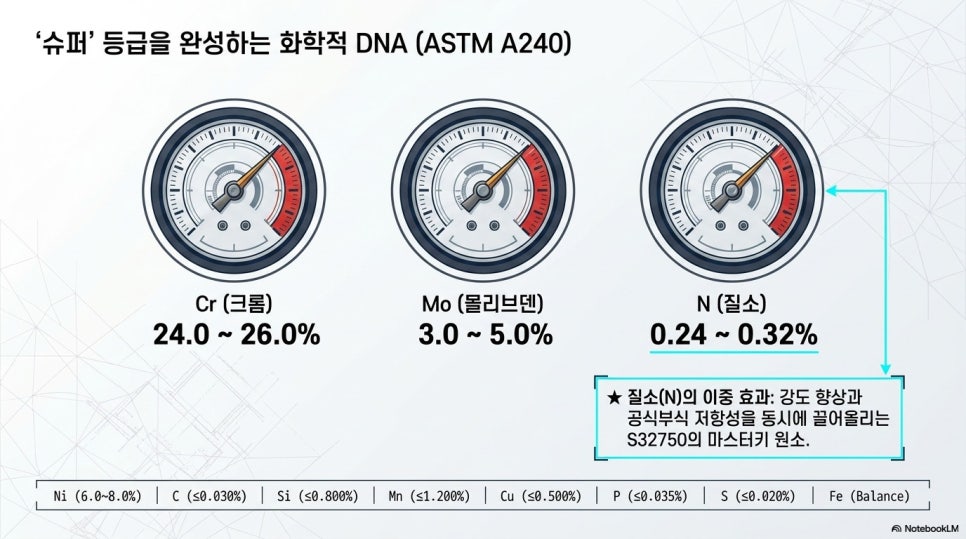

원소 | 기호 | 범위 (중량%) |
탄소 | C | 0.030 이하 |
실리콘 | Si | 0.800 이하 |
망간 | Mn | 1.200 이하 |
인 | P | 0.035 이하 |
황 | S | 0.020 이하 |
★ 크롬 | Cr | 24.0 ~ 26.0 |
★ 니켈 | Ni | 6.0 ~ 8.0 |
★ 몰리브덴 | Mo | 3.0 ~ 5.0 |
★ 질소 | N | 0.24 ~ 0.32 |
구리 | Cu | 0.500 이하 |
철 | Fe | 나머지 (Balance) |
✅
핵심 포인트는
크롬(Cr) 24~26%,
몰리브덴(Mo) 3~5%,
질소(N) 0.24~0.32% 이 세 가지입니다.
이 세 원소가 S32750 내식성의 핵심이며,
특히 질소(N)는 강도 향상과 공식부식 저항성을
동시에 올려주는 중요한 원소입니다.
📌 ASTM 규격에서 S32750은
PREN ≥ 41 을 반드시 만족해야 합니다.
PREN = Cr + 3.3×Mo + 16×N
[S32750 판재의 기계적 성질]
슈퍼 듀플렉스 스테인리스의
가장 큰 장점 중 하나가
바로 강도입니다.
아래는 ASTM A240 기준 S32750 판재의
기계적 성질 최솟값입니다.
항목 | 수치 | 단위 |
인장강도 (Tensile Strength) | 795 이상 (116 ksi) | MPa |
항복강도 0.2% (Yield Strength) | 550 이상 (80 ksi) | MPa |
연신율 (Elongation) | 15 이상 | % |
경도 최대 (Hardness) | 310 이하 | BHN |
충격에너지 (Impact Energy) | 100 이상 (74 ft-lbs) | J |

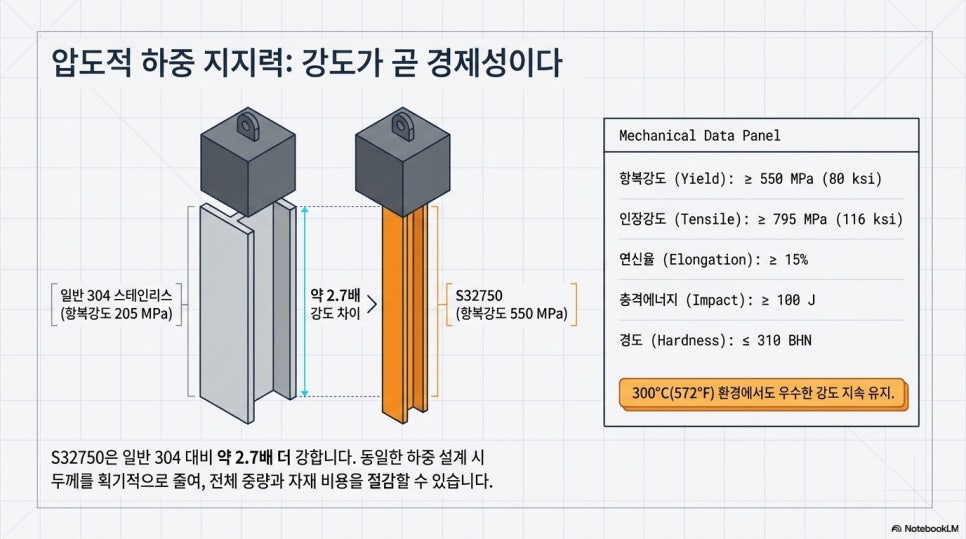

🔍 항복강도 550 MPa이
얼마나 강한 것인지 감이 안 오신다면?
일반 304 스테인리스의 항복강도 ≈ 205 MPa
S32750의 항복강도 ≥ 550 MPa
→ 약 2.7배 더 강도가 높습니다!
같은 두께라도 훨씬 강한 하중을 버틸 수 있으며,
같은 강도가 필요한 설계라면 두께를 줄여
무게와 비용을 절감할 수 있습니다.
📊 고온에서의 기계적 성질
(Sandmeyer Steel 공식 데이터 기준)
온도 | 항복강도 (ksi) | 인장강도 (ksi) |
68°F / 20°C (상온) | 80 | 116 |
212°F / 100°C | 65 | 101 |
302°F / 150°C | 61 | 98 |
392°F / 200°C | 58 | 95 |
482°F / 250°C | 55 | 94 |
💡 300°C(572°F) 범위 안이라면
여전히 우수한 강도를 유지합니다.

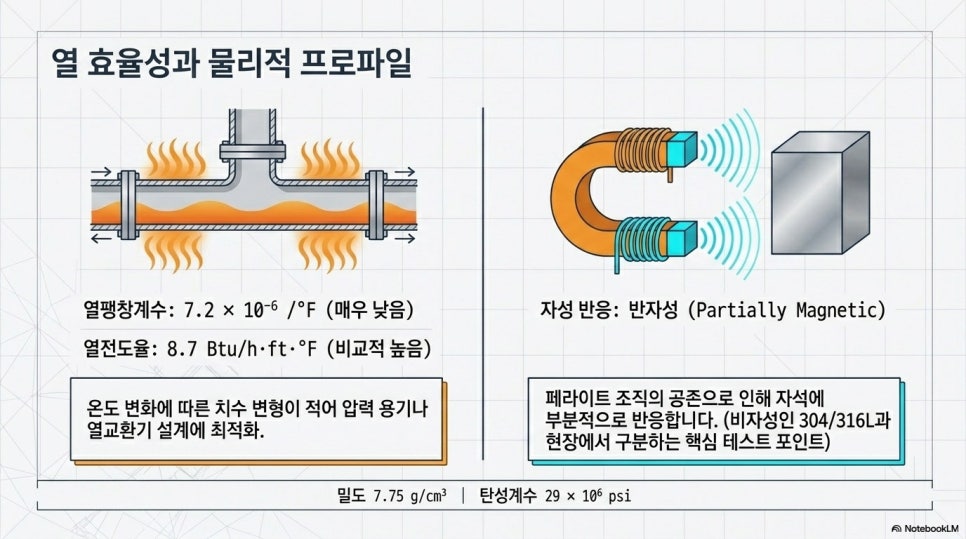

[S32750 판재의 물리적 성질]
기계적 성질과 함께 알아두면 좋은
물리적 성질을 정리해 드리겠습니다.
항목 | 수치 | 단위 |
밀도 | 7.75 g/cm³ (0.28 lb/in³) | — |
탄성계수 | 29 × 10⁶ | psi |
열팽창계수 (68~212°F) | 7.2 × 10⁻⁶ | /°F |
열전도율 | 8.7 | Btu/h·ft·°F |
비열 | 0.12 | Btu/lb·°F |
전기 저항률 | 31.5 × 10⁻⁶ | Ω·in |
💡 열팽창계수가 낮고 열전도율이 비교적 높습니다.
온도 변화에 따른 치수 변형이 적다는 의미로,
압력 용기나 열교환기 설계에 유리합니다.
🧲 S32750은 자석에 붙을까요?
오스테나이트 조직과 페라이트 조직이
섞여 있기 때문에 부분적으로
자석에 붙습니다 (반자성).
순수한 오스테나이트계인 304, 316L은
자석에 붙지 않는 것과 차이가 있으니,
현장에서 자석 테스트 시
이 점을 참고하시기 바랍니다.

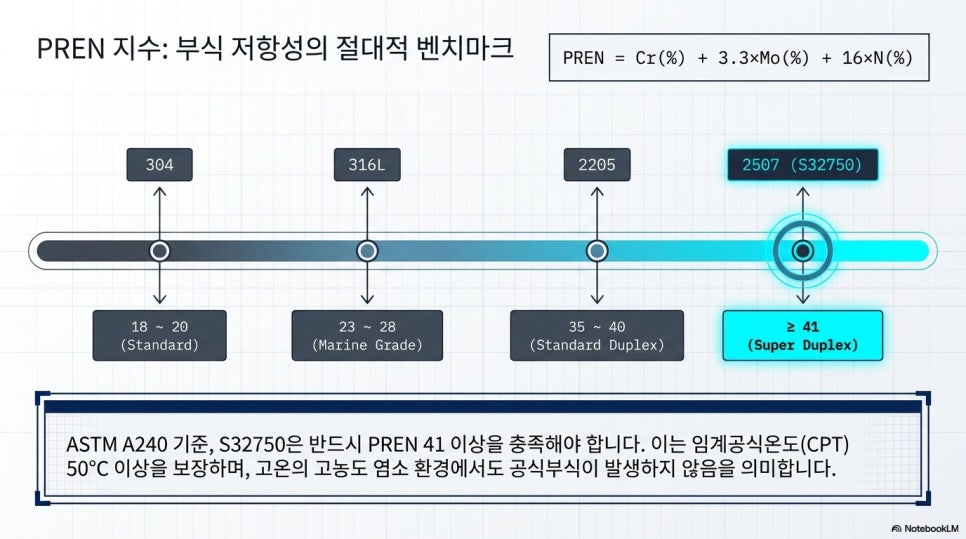

[PREN이란? _ S32750 내식성의 핵심 지수]
S32750 내식성을 이야기할 때
빠지지 않는 개념이 바로 PREN입니다.
PREN(Pitting Resistance Equivalent Number) 은
스테인리스 강종이 얼마나
공식부식(Pitting Corrosion)에 강한지
수치화한 지수입니다.
숫자가 높을수록 부식에 강하다는 뜻입니다.
PREN = Cr(%) + 3.3 × Mo(%) + 16 × N(%)
ASTM A240 기준으로
S32750은 PREN ≥ 41 을 반드시 충족해야 합니다.
강종 | 대표 PREN 값 |
304 | 18 ~ 20 |
316L | 23 ~ 28 |
2205 (S32205) | 35 ~ 40 |
★ 2507 (S32750) | ≥ 41 |
✅ PREN ≥ 41 = 임계공식온도(CPT) 50°C 이상
바닷물처럼 염소 이온이 풍부하고
온도가 높은 환경에서도
공식부식이 잘 발생하지 않습니다.
슈퍼 듀플렉스 2507 스테인리스의 S32750
내식성이 이렇게 뛰어난 이유가
바로 여기에 있습니다.

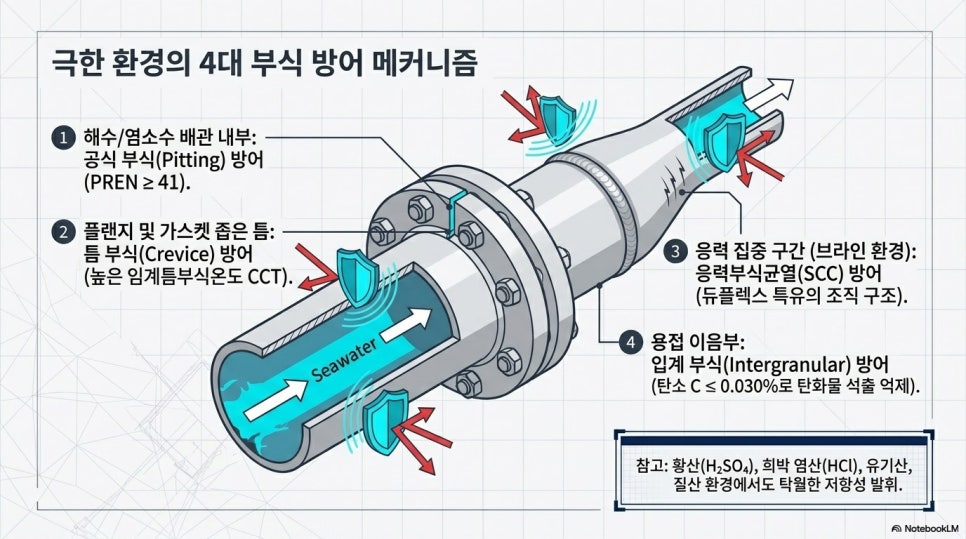

[S32750 판재의 내식성 _ 어떤 부식에 강한가?]
S32750 판재는 단순히 '부식에 강하다'는
표현으로는 설명이 부족합니다.
구체적으로 어떤 종류의 부식에 강한지
하나씩 살펴보겠습니다.
“공식 부식 저항성 (Pitting Corrosion)”
공식부식은 금속 표면에 작은 구멍(Pit)이
뚫리는 현상입니다.
바닷물, 염소수, 냉각수처럼 염소 이온이
많은 환경에서 주로 발생합니다.
ASTM A240 S32750은
PREN ≥ 41, CPT 50°C 이상으로,
이 공식부식에 대한 저항성이 매우 뛰어납니다.
ASTM G48 기준 부식 시험에서도
우수한 결과를 보여주는 강종입니다.
“틈 부식 저항성 (Crevice Corrosion)”
틈 부식은 나사, 가스켓, 용접 이음부처럼
좁은 틈새에서 발생하는 부식입니다.
실제 플랜트 설비에서 가장 문제가 되는
부식 형태 중 하나입니다.
S32750 슈퍼 듀플렉스는
10% FeCl₃ 용액 기준으로
아주 높은 임계틈부식온도(CCT)를 가지고 있습니다.
해양·화학 플랜트처럼 틈 부식 리스크가
높은 환경에 매우 적합한 소재입니다.
“응력 부식 균열 저항성 (SCC, Stress Corrosion Cracking)”
SCC는 외력(응력)과 부식 환경이
동시에 작용할 때 금속에 균열이 생기는 현상입니다.
염소 환경에서 오스테나이트계 스테인리스가
특히 취약한 부식 형태입니다.
S32750의 듀플렉스 조직은
이 SCC에 매우 강한 저항성을 보입니다.
특히 해수·브라인(Brine) 환경에서
S32750 판재를 선택하는 이유 중 하나가
바로 이 SCC 저항성입니다.
“입계 부식 저항성 (Intergranular Corrosion)”
ASTM A240 S32750은
탄소 함량이 최대 0.030%로 매우 낮습니다.
탄소가 낮으면 열처리나 용접 시 결정립계에
탄화물이 석출되는 현상을 억제할 수 있습니다.
이 덕분에 입계부식 리스크가 크게 낮아집니다.
“일반 부식 환경별 저항성”
부식 환경 | S32750의 특성 |
황산 (H₂SO₄) | 염화물 혼합 희박 황산에서 우수한 내식성 |
염산 (HCl) | 희박한 농도의 염산 환경에서 사용 가능 |
유기산 (포름산·아세트산) | 크롬·몰리브덴 고함량으로 유기산에 강함 |
질산 (HNO₃) | 양호한 저항성 보유 |
[열처리 및 가공 방법]
2507 스테인리스를 실제로 다룰 때 알아야 할
열처리·가공 정보를 정리해 드리겠습니다.

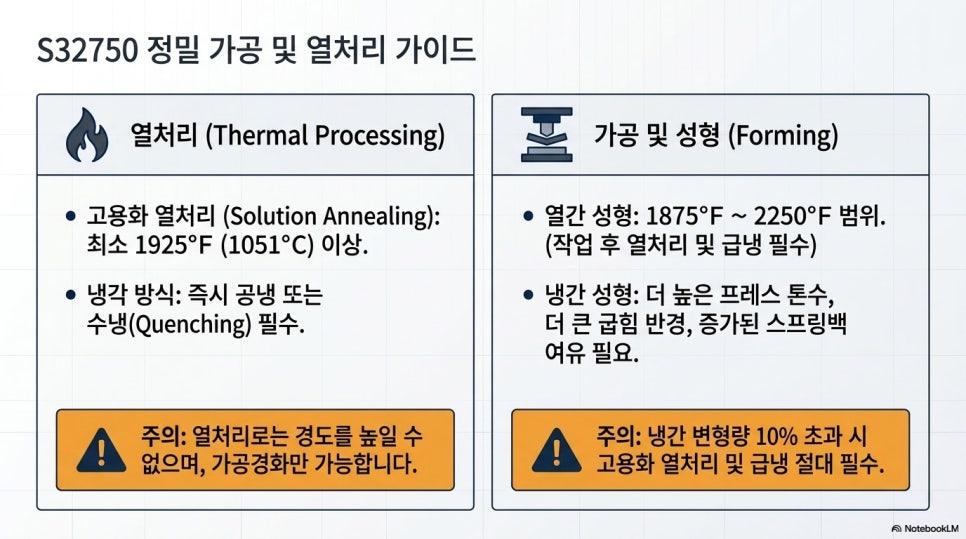

“열처리 (Solution Annealing)”
S32750 판재는
고용화 열처리 후 급냉(Quenching) 상태로 공급됩니다.
항목 | 내용 |
열처리 온도 | 최소 1925°F (약 1051°C) 이상 |
냉각 방법 | 즉시 공냉 또는 수냉 |
추가 처리 | 산세(Pickling) + 수세(Rinsing) → 최대 내식성 확보 |
주의 사항 | 열처리로 경도를 높일 수 없습니다 (가공경화만 가능) |
“열간 성형 (Hot Forming)”
적정 온도 범위
1875°F ~ 2250°F (1024°C ~ 1232°C)
⚠️ 열간 성형 후 반드시
고용화 열처리 + 급냉을 실시해야 합니다.
“냉간 성형 (Cold Forming)”
슈퍼 듀플렉스 스테인리스는
항복강도가 높고 연성이 상대적으로 낮습니다.
성형 시 아래 사항을 반드시 고려하시기 바랍니다.
☑️ 더 큰 성형력(프레스 톤수) 필요
☑️ 굽힘 반경을 더 크게 설정
☑️ 스프링백(Springback) 여유 증가
☑️ 냉간 변형량 10% 초과 시
→ 고용화 열처리 + 급냉 필수
[S32750 판재의 주요 적용 산업]
S32750 판재와 슈퍼 듀플렉스 스테인리스는
아래 산업에서 핵심 소재로 활용됩니다.
산업 분야 | 주요 적용 용도 |
🛢️ 석유·가스 | 해양 플랫폼, 열교환기, 공정 배관, 소화 시스템, 밸러스트 수 시스템 |
⚗️ 화학 공정 | 반응기, 압력 용기, 가성 증발기, 질산·PVC 생산 설비 |
💧 담수화 플랜트 | 고압 역삼투(RO) 플랜트, 해수 배관, MSF 열교환기·펌프 |
⚓ 해양·조선 | 프로펠러, 샤프트, 펌프, 볼트·패스너, 밸브 |
🏭 전력 산업 | 배연가스 탈황(FGD), 습식 스크러버, 흡수 타워 |
📄 펄프·제지 | 흑액 히터 튜브, 다이제스터 블로우 밸브, 표백 설비 |
🍬 식품 산업 | 사탕수수 원심분리기, 옥수수·채소 가공 플랜트 |

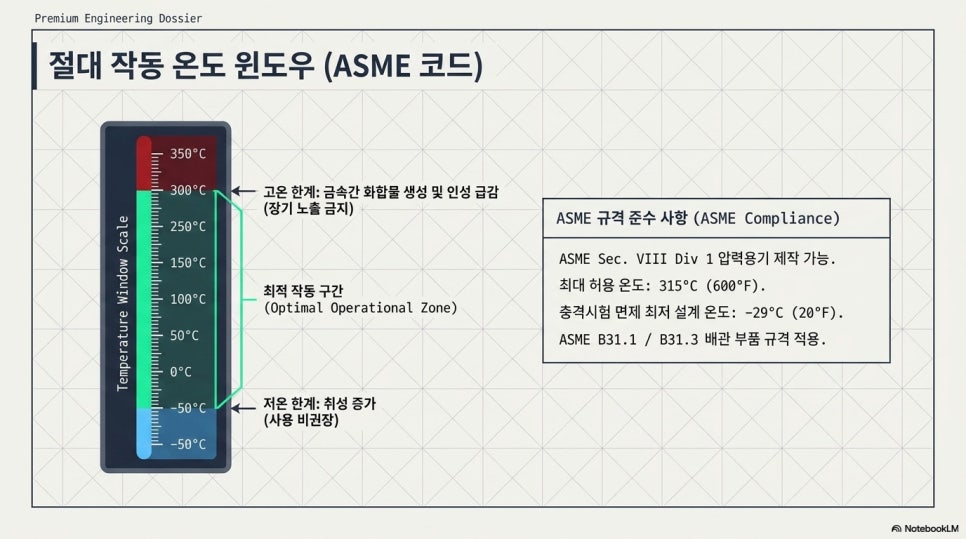

📌 ASME 코드 적용 정보
✅ ASME Section VIII Division 1 기준
압력 용기 제작 가능
✅ 최대 허용 온도: 600°F (315°C)
✅ 충격시험 없이 최저 설계 온도: 20°F (-29°C)
✅ ASME B31.1 / B31.3 배관 부품 제조 적용 가능
[S32750 판재 _ 사용 시 주의사항]
2507 스테인리스를 사용하기 전에
반드시 알아야 할 한계점도 있습니다.
주의 항목 | 내용 |
⚠️ 고온 한계 | 300°C(570°F) 초과 장기 노출 금지 - 인성 저하, 금속간 화합물 생성 위험 |
⚠️ 저온 한계 | -50°C(-58°F) 미만 사용 비권장 - 인성 저하 |
실용 사용 온도 범위 | -50°C ~ 300°C |
성형 주의 | 높은 항복강도로 더 큰 성형력 필요, 딥드로잉·스트레치 성형은 어려움 |
가격 | Mo·Ni 고함량으로 일반 강종 대비 고가 (두께 절감으로 상쇄 가능) |
틈 구조 | 극한 염소 환경에서 틈(Crevice) 최소화 설계 권장 |

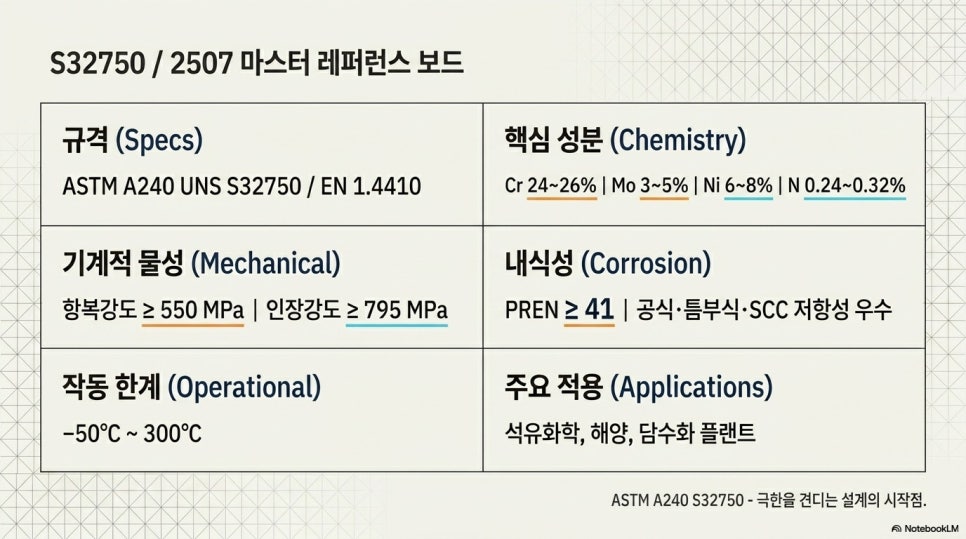

“S32750 판재 핵심 요약”
항목 | 핵심 내용 |
강종 분류 | 슈퍼 듀플렉스 스테인리스 스틸 |
대표 상품명 | 2507 |
판재 규격 | ASTM A240 UNS S32750 |
주요 성분 | Cr 25% / Ni 7% / Mo 4% / N 0.27% |
항복강도 | ≥ 550 MPa |
인장강도 | ≥ 795 MPa |
PREN | ≥ 41 |
내식성 강점 | 공식·틈 부식·SCC 모두 탁월 |
사용 온도 범위 | -50°C ~ 300°C |
주요 용도 | 해양·석유가스·화학·담수화·발전 산업 |
참고 규격 | ASTM A240 / ASME SA-240 / B31.1 / B31.3 |
오늘은 S32750 판재
(슈퍼 듀플렉스 2507 스테인리스) 에 대해
화학 성분부터 기계적 성질, S32750 내식성,
가공·용접, 적용 분야까지
ASTM 기준으로 꼼꼼하게 정리해 드렸습니다.

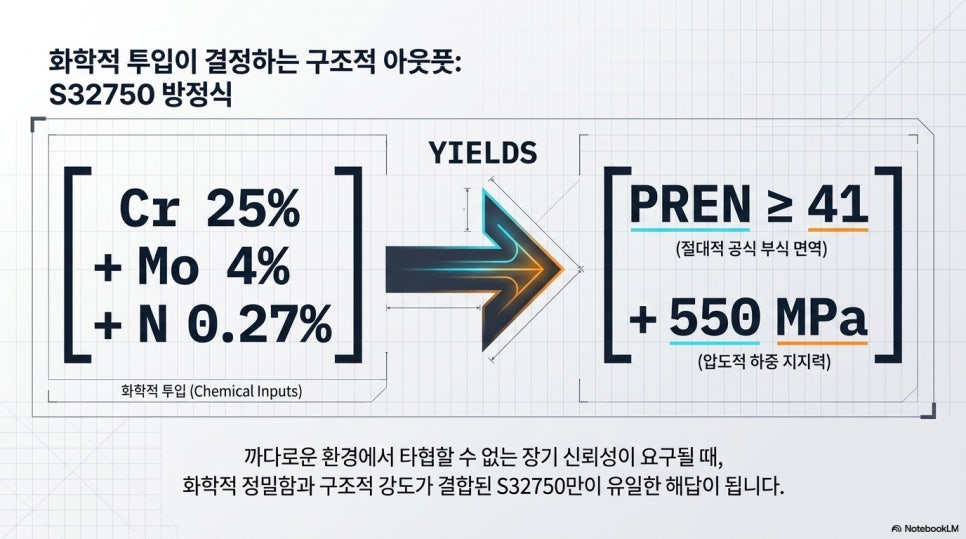

💡 이것만 기억하기!
Cr 25% + Mo 4% + N 0.27%
= PREN ≥ 41 + 항복강도 550 MPa
→ 까다로운 환경에서 장기 신뢰성이 필요하다면
ASTM A240 S32750 판재가 정답입니다!
궁금한 점이 있으시면 댓글로 남겨주시기 바랍니다 😊
다음에도 유용한 스테인리스 정보로 찾아뵙겠습니다!
스테인리스는 아는 사람이 팔고,
아는 사람이 써야 그 가치가 빛납니다.
황금에스티는
스테인리스 코일 협력센터로서
범용 강종부터 특수 강종까지
폭넓게 보유하고 있습니다.
용도에 맞는 정확한 강종 추천부터
급한 납기 대응까지,
전문가의 상담이 필요하시면 언제든 연락 주세요.
문의는 대표번호로 주시면 됩니다.
☎ 02-6121-4620
#S32750판재 #슈퍼듀플렉스스테인리스
#2507스테인리스 #ASTMA240 #S32750
#S32750내식성
