안녕하세요 😊
오늘은 스테인리스 중에서도
"가장 단단한 강종"으로 불리는
440C 판재에 대해 알아보겠습니다.
"스테인리스인데 이렇게 딱딱해도 되나요?"
현장에서 440C를 처음 접하신 분들께
정말 많이 듣는 질문인데요,
오늘 이 글 하나로 440C 판재의 정체를
제대로 정리해드리겠습니다.
[440C, 정확히 어떤 강종인가요?]
결론부터 말씀드리면,
440C는 스테인리스 400계열 중에서
탄소 함량이 가장 높은 마르텐사이트계(martensitic)
고경도 스테인리스강입니다.
열처리(담금질)를 거치면
스테인리스강 중에서 가장 높은 경도까지
도달할 수 있어서 "스테인리스계의 공구강"이라고
불리기도 합니다.

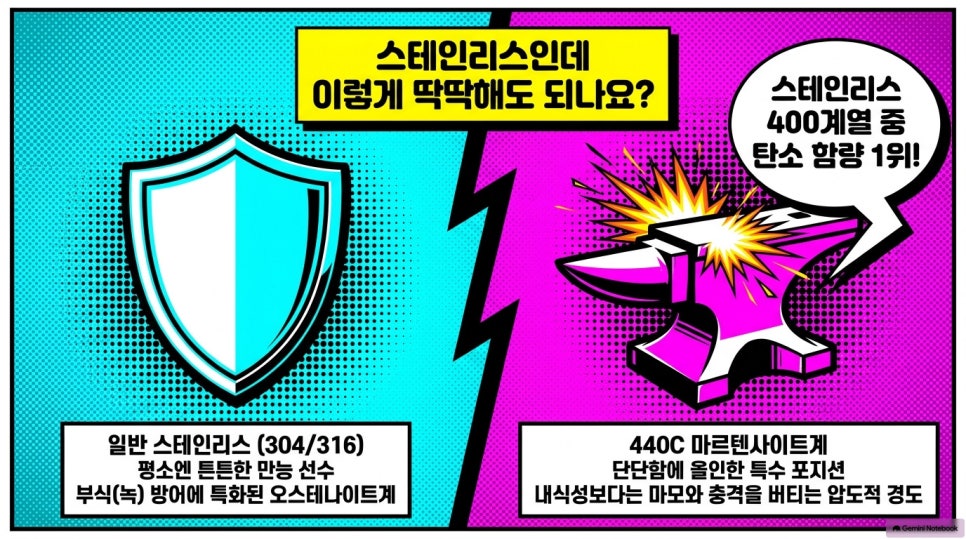

일반적인 스테인리스가
"평소엔 튼튼하지만 바닷물·강한 산 앞에서는
약점을 보이는 만능 선수"라면,
440C는
"내식성보다는 마모와 충격을 버티는 힘,
그 '단단함' 하나에 올인한 특수 포지션 선수"에
가깝습니다.

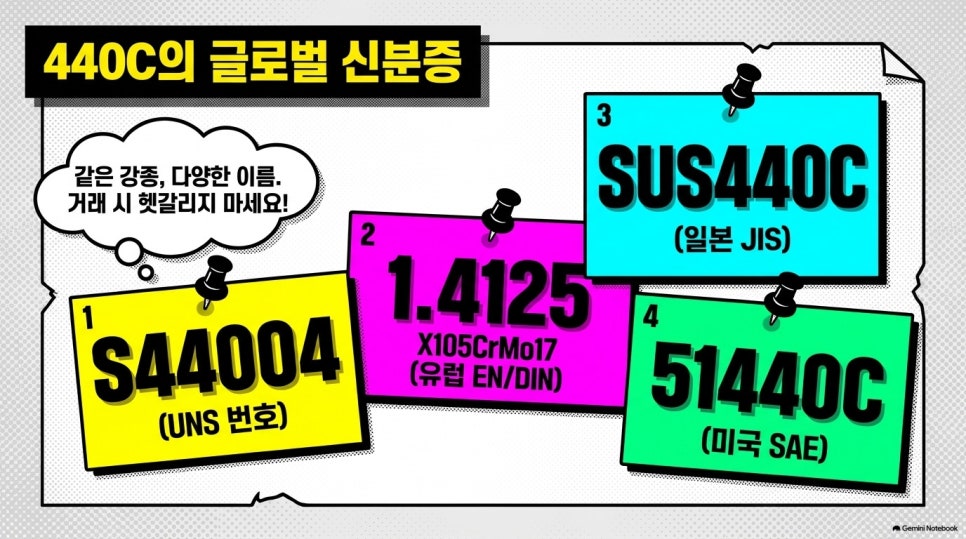

[다른 이름도 있나요?]
440C는 나라·규격마다 아래처럼 다양하게 불립니다.
✔️ UNS 번호: S44004
✔️ 유럽(EN/DIN): 1.4125 (X105CrMo17)
✔️ 일본(JIS): SUS440C
✔️ 미국(SAE): 51440C
같은 강종인데 표기만 다른 것이니
거래 시 헷갈리지 않으셔도 됩니다.

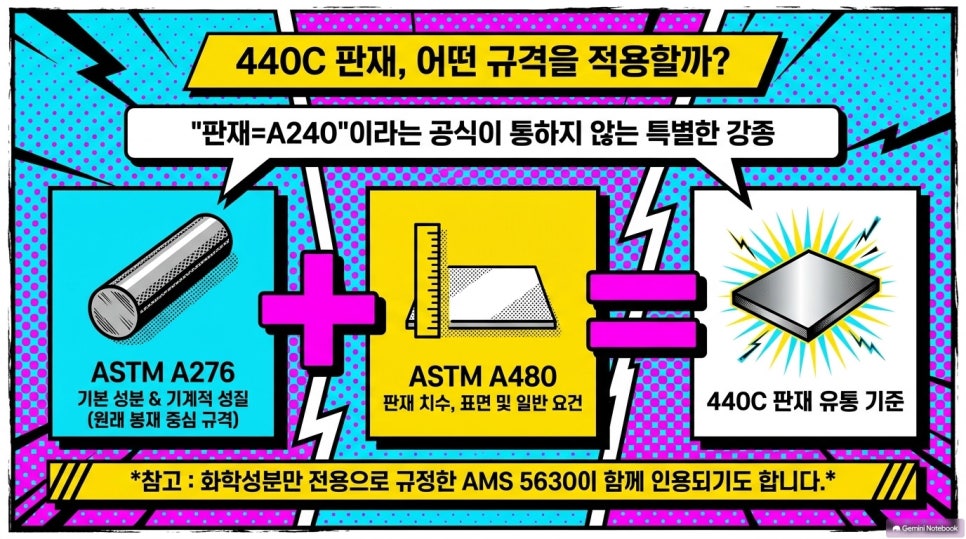

[어떤 규격을 적용하나요? (판재 기준)]
여기서 한 가지, 꼭 짚고 넘어갈 부분이 있습니다.
440C는 원래 봉재(Bar) 중심으로
만들어진 규격인 ASTM A276이 기본 규격입니다.
그래서 440C를 판재로 공급할 때는
A276(화학성분·기계적 성질)에
일반 판재 규격인 ASTM A480(치수·표면·일반요건)을
함께 적용하는 방식으로 유통되는 것이
업계의 실제 관행입니다.
(화학성분만 별도로 규정한 AMS 5630 규격이 함께 인용되기도 합니다)
✔️ ASTM A276 (기본 성분·기계적 성질)
✔️ ASTM A480 (판재 일반요건)
✔️ AMS 5630 (화학성분 전용)
👉 다른 강종처럼 단순히
"판재=A240"으로 단정할 수 없는,
440C만의 특징입니다.

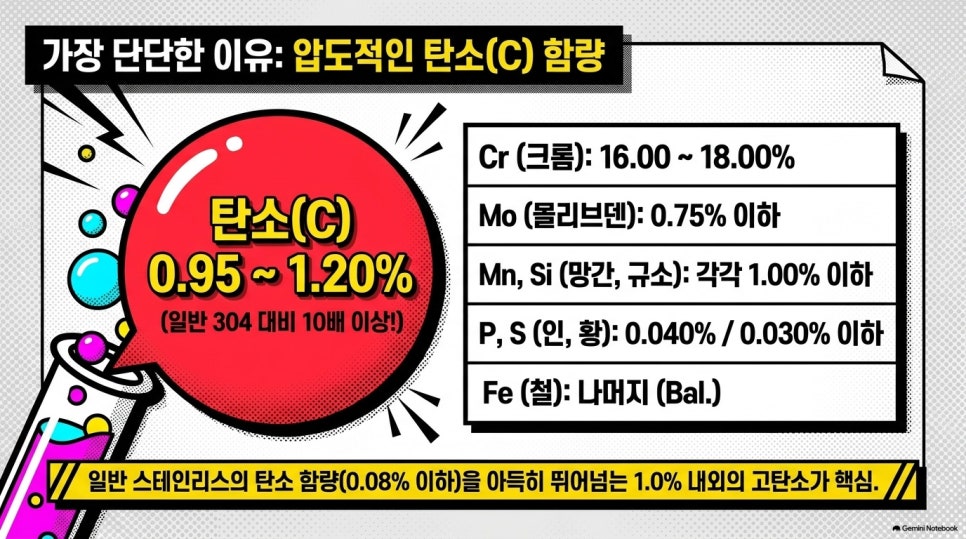

화학조성이 궁금하신가요?
440C의 화학조성은 아래와 같습니다.
원소 | 함량(%) |
탄소(C) | 0.95 ~ 1.20 |
크롬(Cr) | 16.00 ~ 18.00 |
몰리브덴(Mo) | 0.75 이하 |
망간(Mn) | 1.00 이하 |
규소(Si) | 1.00 이하 |
인(P) | 0.040 이하 |
황(S) | 0.030 이하 |
철(Fe) | 나머지(Bal.) |
(출처: ASTM A276 / AZoM / Atlas Steels 데이터 교차 확인)
👉 여기서 눈여겨보실 부분은
탄소 함량 1.0% 내외입니다.
일반 스테인리스(304 등)의 탄소 함량이
보통 0.08% 이하인 것과 비교하면
440C는 10배 이상 높은 수준인데요,
이 높은 탄소가 440C를
"가장 단단한 스테인리스"로 만들어주는 핵심입니다.

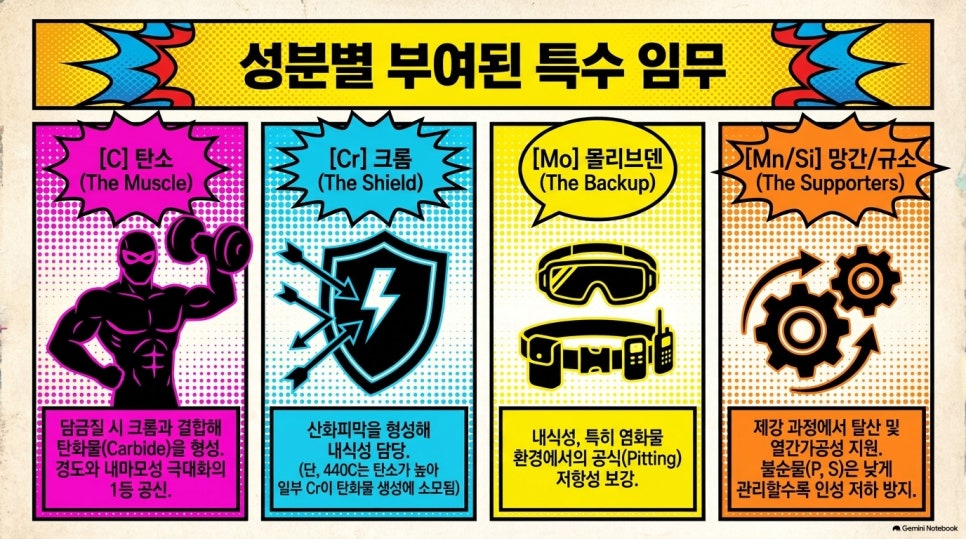

원소들은 각각 어떤 역할을 하나요?
✔️ 탄소(C)
담금질 시 크롬과 결합해 탄화물(carbide)을 만들어
경도와 내마모성을 극대화하는 핵심 원소입니다.
400계열 중 탄소 함량이 가장 높습니다.
✔️ 크롬(Cr)
표면에 산화피막을 만들어 내식성을
담당하는 원소입니다.
다만 440C는 탄소가 워낙 많아서
크롬 일부가 탄화물을 만드는 데 소모되기 때문에
같은 크롬 함량 대비 내식성은 다소 낮아집니다.
✔️ 몰리브덴(Mo)
내식성, 특히 염화물 환경에서의
공식(pitting) 저항성을 보강합니다.
✔️ 망간(Mn), 규소(Si)
제강 과정에서 탈산 및 열간가공성을 돕는
보조 원소입니다.
✔️ 인(P), 황(S)
불순물로 분류되며 낮게 관리할수록
인성과 내식성 저하를 막을 수 있습니다.

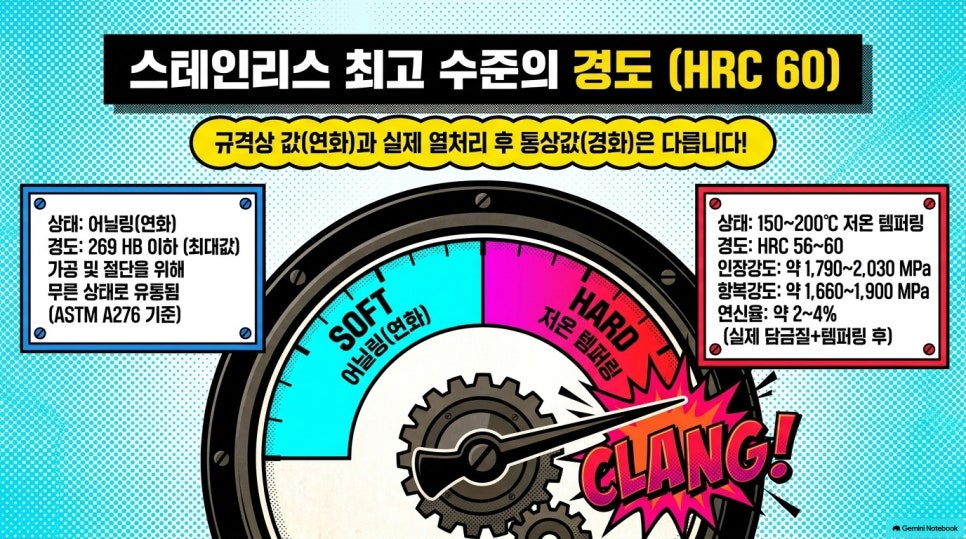

기계적 성질, 얼마나 단단한가요?
이 부분은 규격상 값과 실제 열처리 후 통상값을
반드시 구분해서 봐야 합니다.
① 규격(ASTM A276) 기준 - 어닐링(연화) 상태
✅ 경도: 269 HB 이하 (최대값)
→ 판재 상태로 유통·가공될 때는 이 정도로
무른 상태를 유지해야 절단·가공이 가능합니다.
참고로 ASTM A276은
어닐링 상태의 "최대 경도"만 규정할 뿐,
담금질 후 경도에 대한 별도의 규격 최소값은
명시하고 있지 않습니다.
(경화 열처리는 보통 수요처·가공처에서 진행합니다)
② 실제 열처리(담금질+템퍼링) 후 – 실측 통상값
템퍼링 온도에 따라 아래처럼 경도가 달라집니다.
템퍼링 온도 | 로크웰 경도(HRC) |
약 150℃ | 60 |
약 200℃ | 59 |
약 260℃ | 57 |
315~425℃ | 56 |
💬 HRC는 금속의 경도를 나타내는
로크웰 C 스케일 단위로,
숫자가 클수록 더 단단하다는 뜻입니다.
👉 정리하면,
저온(약 150~200℃) 템퍼링 구간에서
HRC 56~60 수준까지 경도를 끌어올릴 수 있는데,
이는 스테인리스강 중에서 가장 높은 축에
속하는 경도입니다.
(단, 정확한 수치는 열처리 조건·업체·시편에 따라 편차가 있을 수 있습니다)
추가로, 담금질+저온템퍼링 조건에서는
✔️ 인장강도: 약 1,790~2,030 MPa
✔️ 항복강도: 약 1,660~1,900 MPa
✔️ 연신율: 약 2~4% 수준까지 보고되고 있습니다
(출처마다 열처리 조건이 달라 수치 편차 있음)

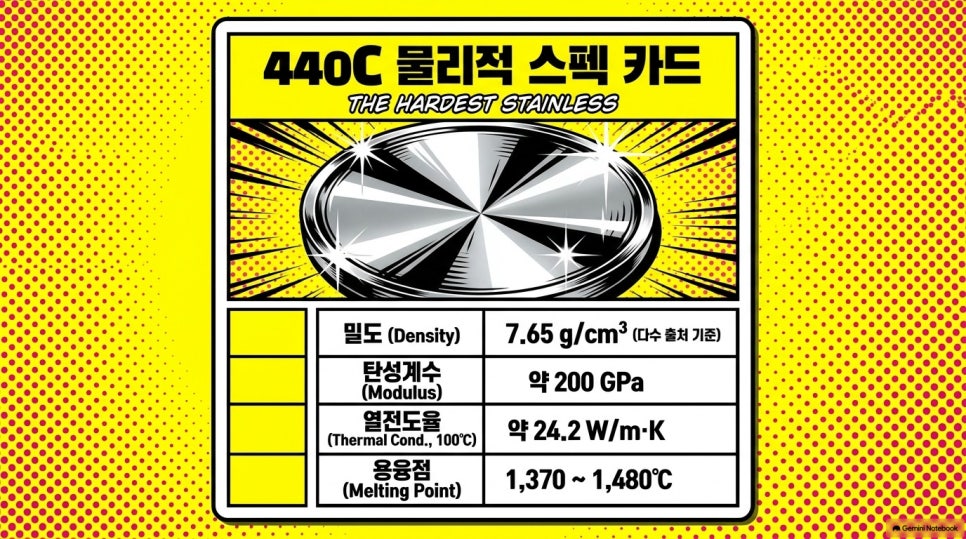

[물리적 성질은 어떤가요?]
항목 | 값 |
밀도 | 7.65 g/cm³ (일부 자료는 7.75~7.80 g/cm³로도 표기) |
탄성계수 | 약 200 GPa |
열전도율(100℃) | 약 24.2 W/m·K |
용융점 | 약 1,370 ~ 1,480℃ |
(밀도는 출처에 따라 7.65 / 7.75 / 7.80 g/cm³ 등으로 소폭 다르게 표기되는데,
다수 출처가 일치하는 7.65 g/cm³ 기준으로 안내드립니다)

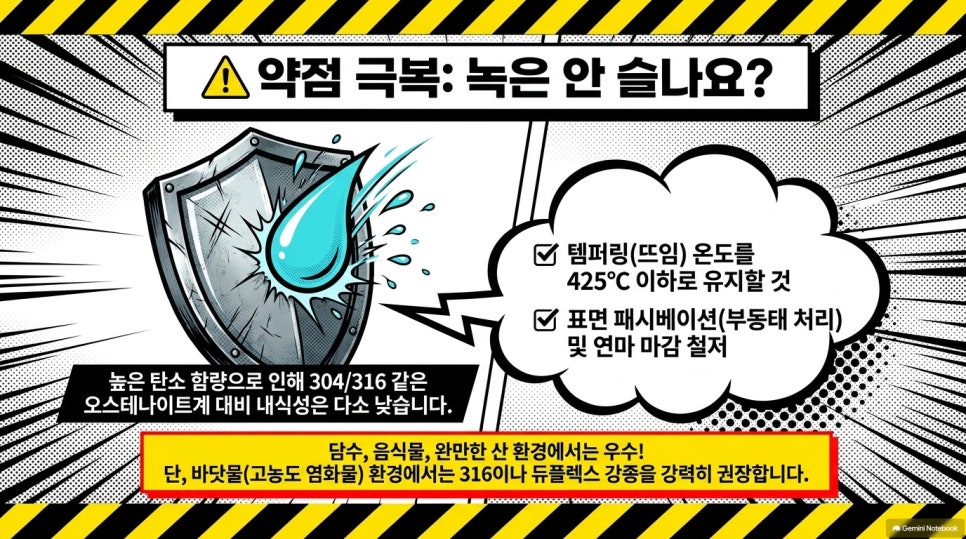

[녹은 안 슬나요? (내식성)]
결론부터 말씀드리면, 440C는
"내식성이 아예 없는 강종은 아니지만"
304·316 같은 오스테나이트계 스테인리스보다는
낮은 편입니다.
이유는 앞서 설명드린 대로 높은 탄소 함량 때문에
크롬의 일부가 탄화물 형성에 쓰이기 때문인데요,
그래서 440C의 내식성을 제대로 끌어내려면
✔️ 템퍼링 온도를 425℃ 이하로 유지하고
✔️ 표면 패시베이션(부동태 처리) 및 연마 마감을 잘 하는 것이 중요합니다.
이 조건을 잘 맞추면
담수·대기·음식물·완만한 산·알칼리 환경에서는
304와 비슷한 수준의 내식성을 기대할 수 있습니다.
다만 바닷물처럼 염화물 농도가 높은 환경이라면
316이나 듀플렉스 강종 등 다른 강종을
검토하시는 것이 더 안전합니다.

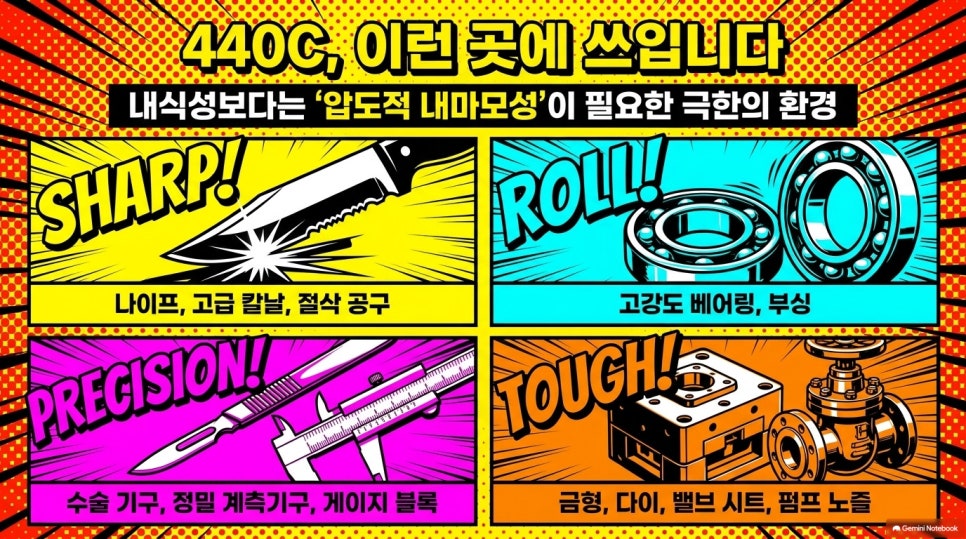

[어디에 주로 쓰이나요?]
440C 판재는 아래와 같은 곳에 주로 사용됩니다.
🔪 나이프·칼날, 절삭 공구
🏥 수술 기구, 정밀 계측기구
⚙️ 베어링, 부싱
🛢️ 밸브 시트, 노즐, 펌프 부품
🔩 금형·다이, 마모 부품
📏 게이지 블록(정밀 측정 기준구)
👉 공통점은 "높은 경도와 내마모성이 내식성보다
우선시되는 환경"이라는 점입니다.

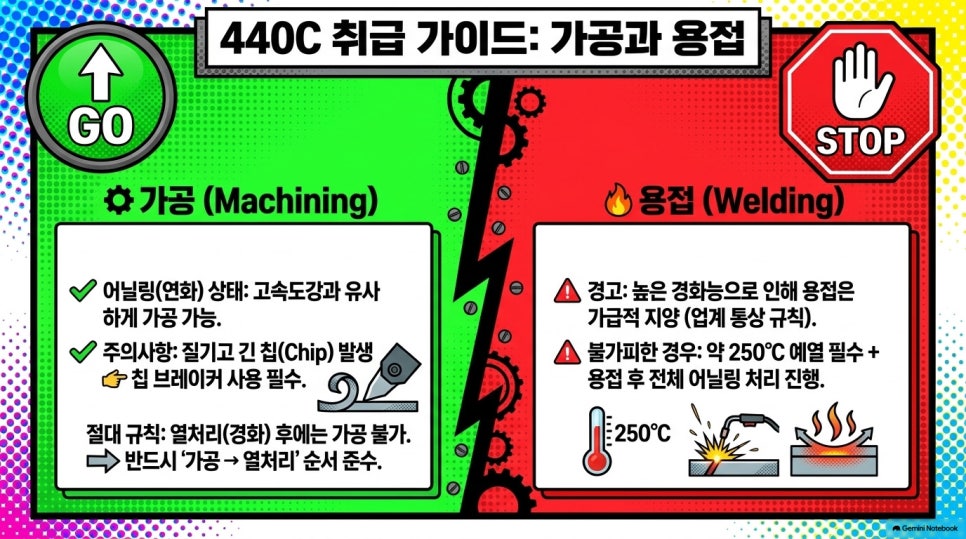

[가공이나 용접은 어떻게 하나요?]
“ 가공 ”
어닐링(연화) 상태에서는
고속도강과 비슷한 수준으로 가공이 가능합니다.
다만 질기고 긴 칩(chip)이 생기기 쉬워 칩
브레이커 사용을 권장드립니다.
경화(담금질) 후에는 가공 자체가 매우 어려워지므로
가공 → 열처리(경화) 순서로
공정을 계획하시는 것이 일반적입니다.
“ 용접 ”
440C는 경화능(hardenability)이 높아서
용접은 가급적 지양하는 것이
업계의 통상적인 접근입니다.
불가피하게 용접해야 한다면
✔️ 약 250℃ 예열
✔️ 용접 후 전체 어닐링 처리가 권장됩니다.

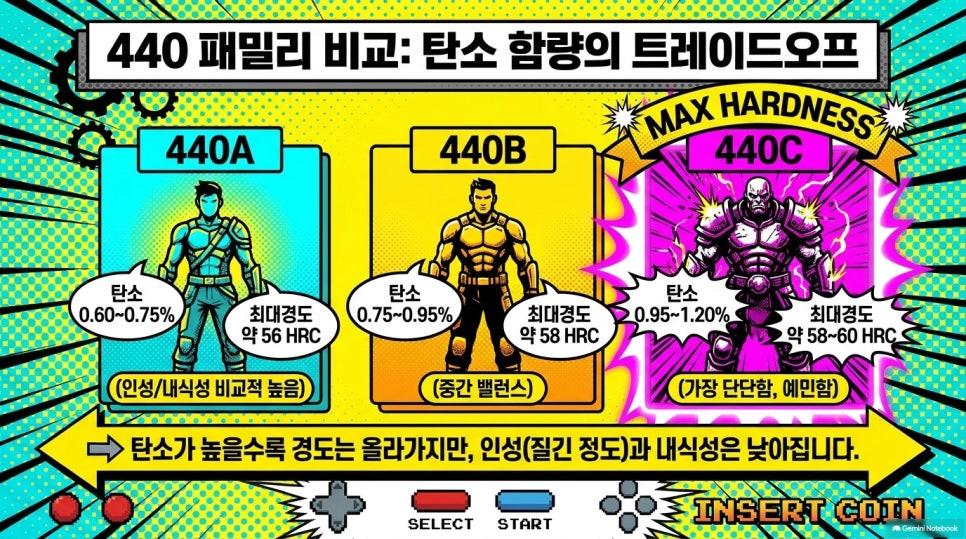

[440A·440B와는 뭐가 다른가요?]
440 계열은 탄소 함량에 따라
A/B/C 세 가지로 나뉩니다.
강종 | 탄소 함량(%) | 도달 가능 최대경도(HRC) |
440A | 0.60 ~ 0.75 | 약 56 |
440B | 0.75 ~ 0.95 | 약 58 |
440C | 0.95 ~ 1.20 | 약 58 ~ 60 |
👉 탄소 함량이 높을수록 도달 가능한 경도가 높아지고,
대신 인성(질긴 정도)과 내식성은 조금씩 낮아지는
트레이드오프 관계입니다.
그래서 400계열 중에서도 440C가 "가장 단단하지만,
가장 예민하게 다뤄야 하는" 강종이라고
보시면 이해가 쉽습니다.
화려한 내식성을 자랑하는 강종은 아니지만,
"버텨야 할 때 확실하게 버티는 단단함"이
필요한 현장이라면 440C만한 선택지도 드뭅니다.
스테인리스는 아는 사람이 팔고,
아는 사람이 써야 그 가치가 빛납니다.
황금에스티는
스테인리스 코일 협력센터로서
범용 강종부터 특수 강종까지
폭넓게 보유하고 있습니다.
용도에 맞는 정확한 강종 추천부터
급한 납기 대응까지,
전문가의 상담이 필요하시면 언제든 연락 주세요.
문의는 대표번호로 주시면 됩니다.
☎ 02-6121-4620
※ 본 포스팅은 ASTM/AMS 공인 규격 및
제조사·공신력 있는 기술자료를 기반으로 작성되었으며,
실제 구매·적용 전에는 정확한 규격 확인과
전문가 상담을 권장드립니다.
<참고 출처>
ASTM A276 기반 데이터
Upmet, https://www.upmet.com/products/stainless-steel/440c
AZoM, "Stainless Steel – Grade 440C (UNS S44004)"
https://www.azom.com/article.aspx?ArticleID=6846
Rolled Alloys, "440C Stainless Steel Data Sheet"
https://www.rolledalloys.com/wp-content/uploads/440C_stainless-steel-data-sheet.pdf
Atlas Steels, "Grade Data Sheet 440C"
https://atlassteels.com.au/documents/Atlas Grade datasheet 440C rev May 2008.pdf
#440C #440C판재 #스테인리스440C #UNSS44004 #마르텐사이트계스테인리스 #고경도스테인리스 #나이프강 #베어링강
